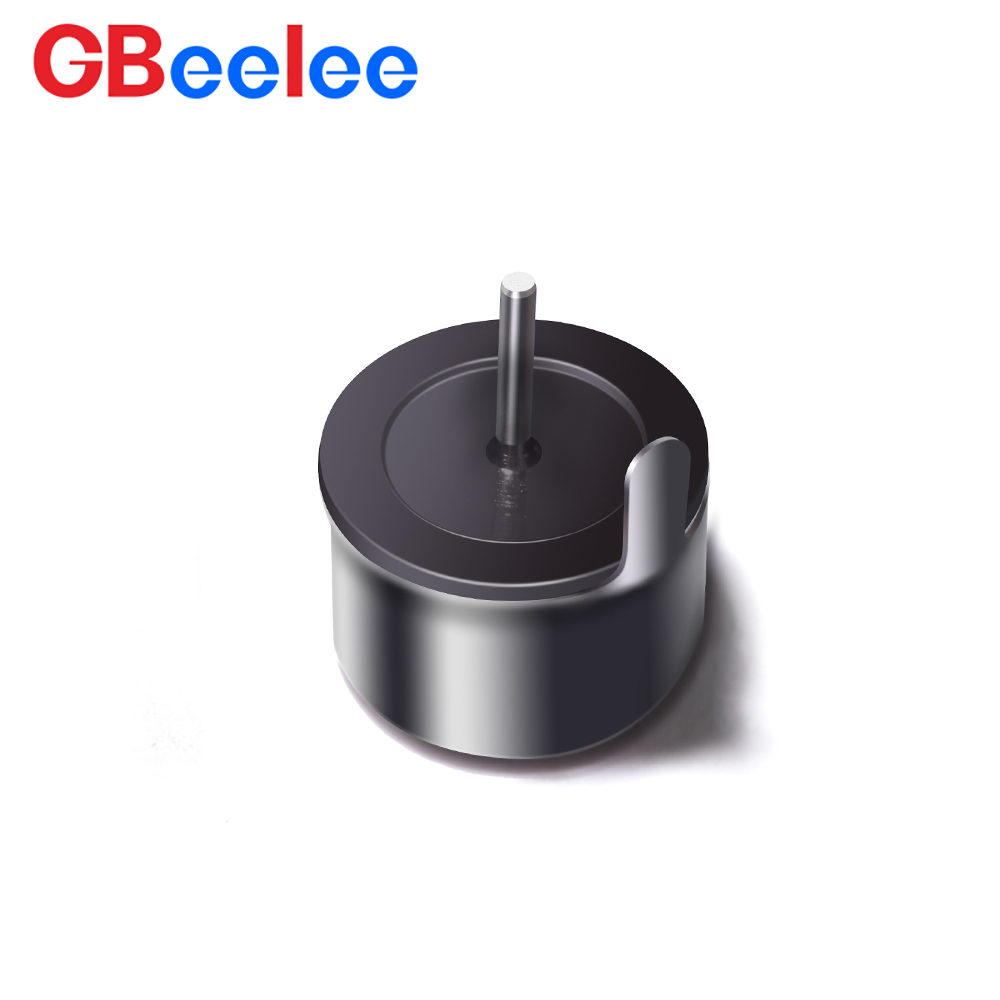

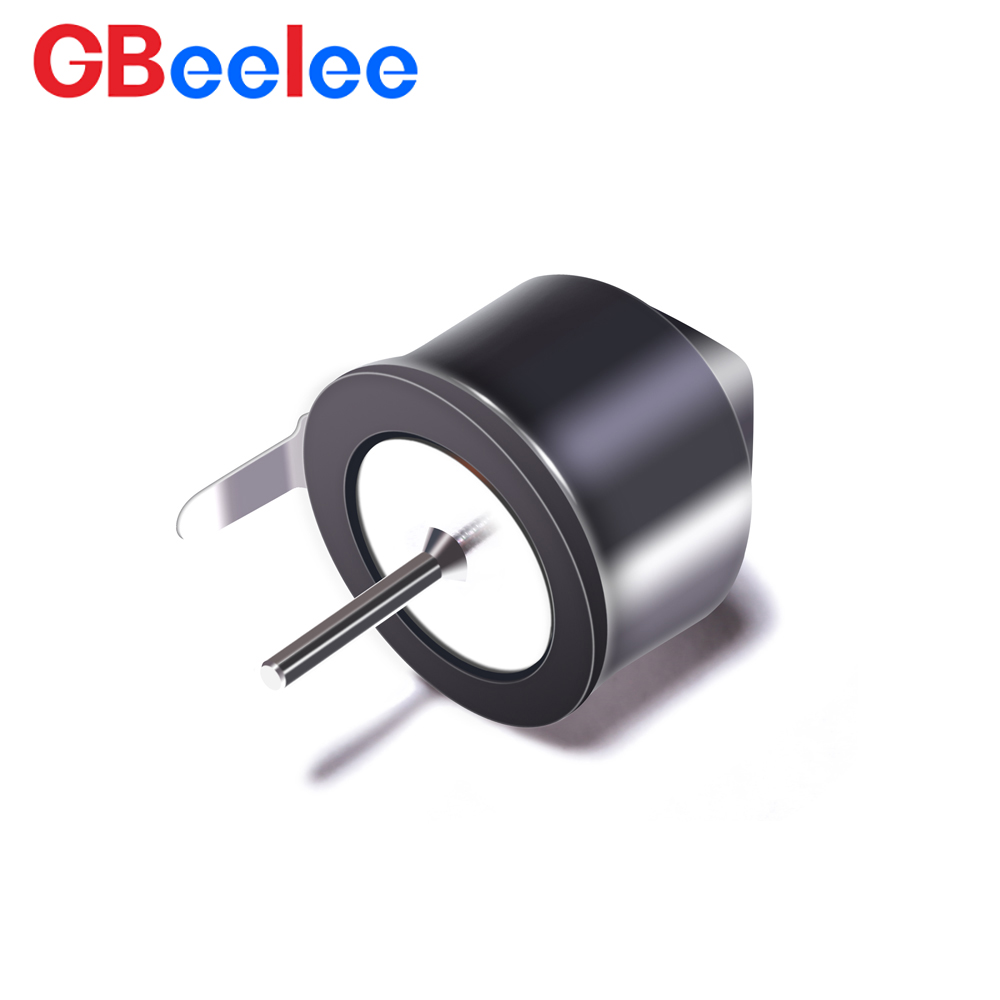

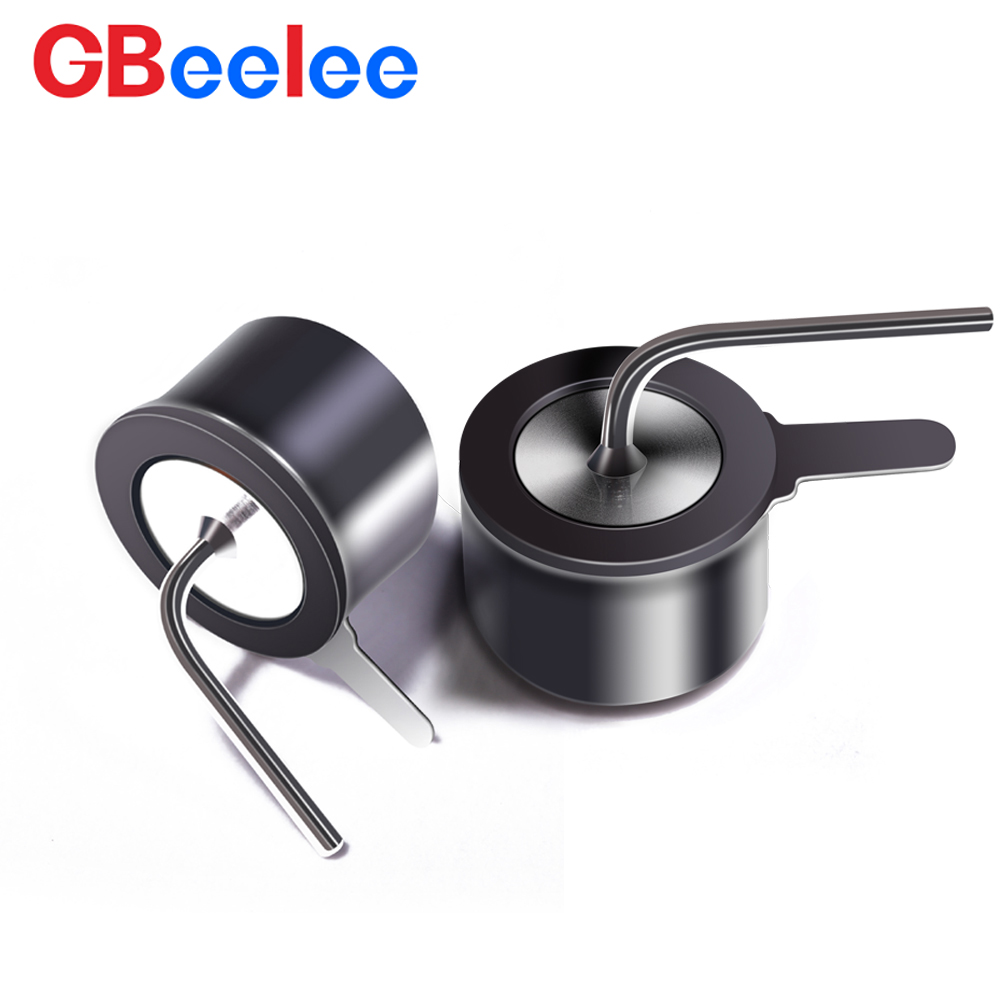

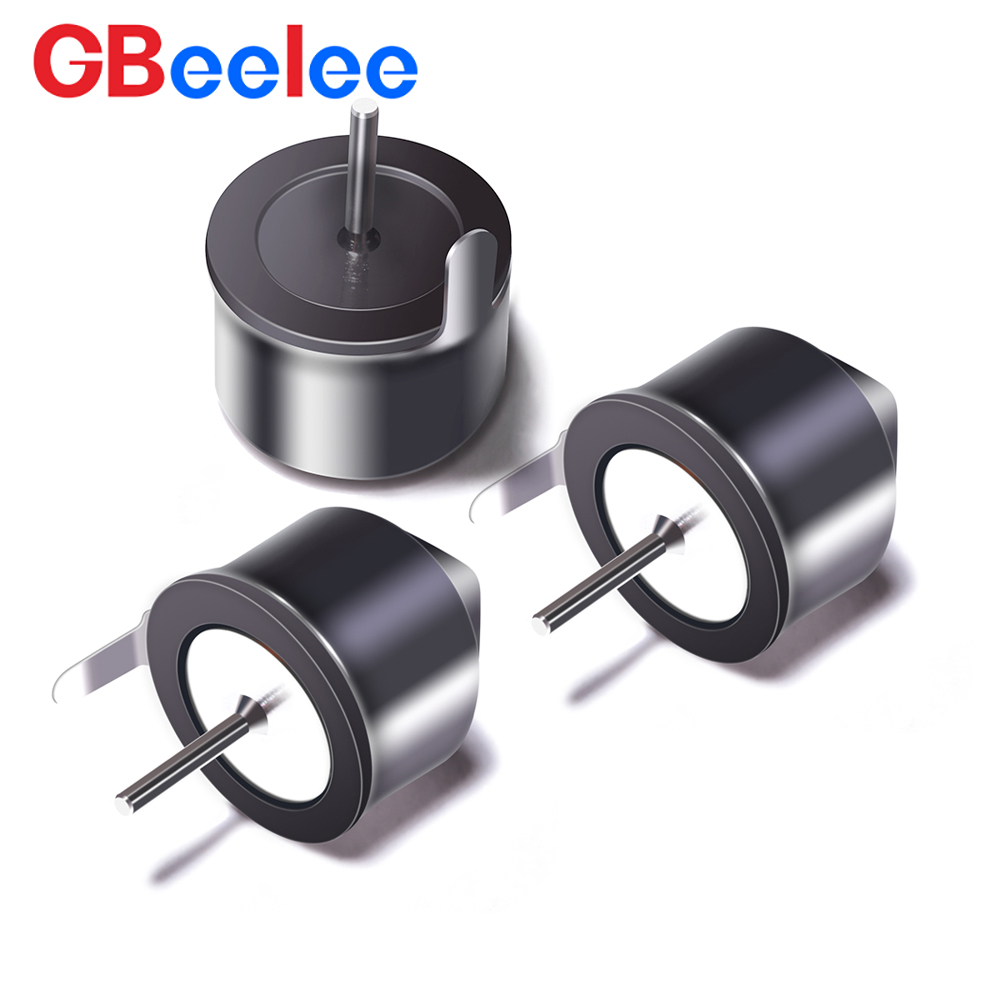

精密倾斜角度滚珠开关 BL-108XH系列

◆    BL-108XH是滚珠型倾斜感应开关。
◆    当产品悬挂时处于断开OFF状态，当产品向任一方向倾斜且超过30±10度时,开关会处于通路ON状态。
◆    本规格产品是完全密封式封装，可防水、防尘。
◆    在正常使用状态下，开关寿命可达10万次。
◆    开关材质ROHS环保，完全替代水银开关。
◆    开关信号简单、电路线路设计简单、价格经济。

联系我们 ➤

产品型号特性

型号	断开状态	倾倒方向	倾斜角度	导通状态
BL-108X-45	悬挂/OFF	任一方向倾斜	超过45 +5°	ON
BL-108XH-25	悬挂/OFF	任一方向倾斜	超过25 +10°	ON
BL-108XH-30	悬挂/OFF	任一方向倾斜	超过30 +10°	ON
BL-108XH-45	悬挂/OFF	任一方向倾斜	超过45 +5°	ON

该产品可应用于以下场景

精密倾斜角度滚珠开关 BL-108XH 暖脚器应用方案

暖脚器应用方案

精密倾斜角度滚珠开关 BL-108XH 电烤箱应用方案

电烤箱应用方案

精密倾斜角度滚珠开关 BL-108XH 暖手袋应用方案

暖手袋应用方案

产品图解

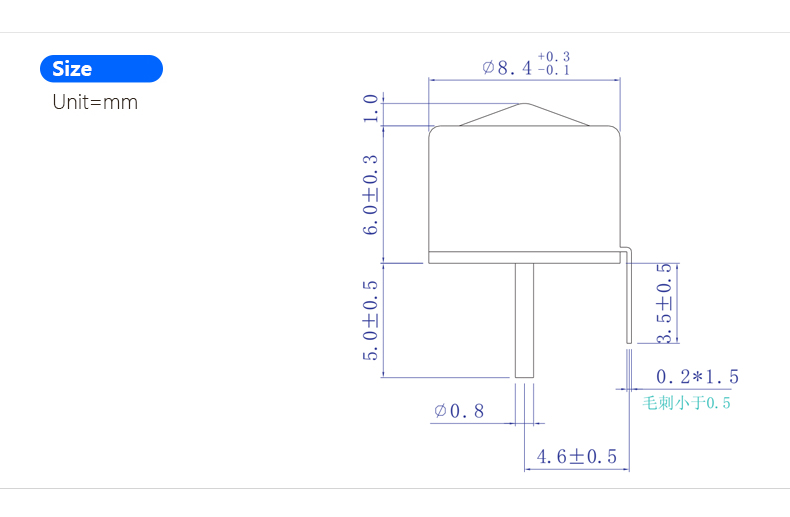

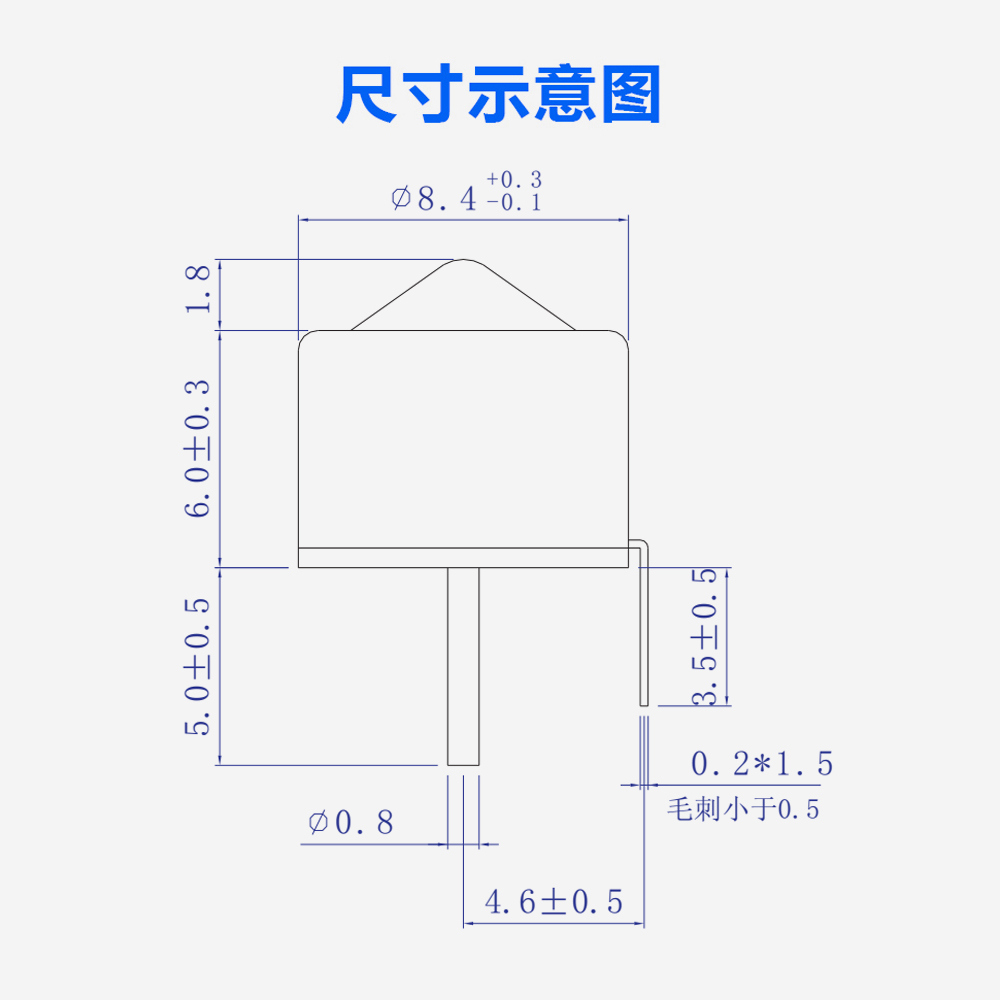

精密倾斜角度滚珠开关 BL-108XH 规格尺寸图

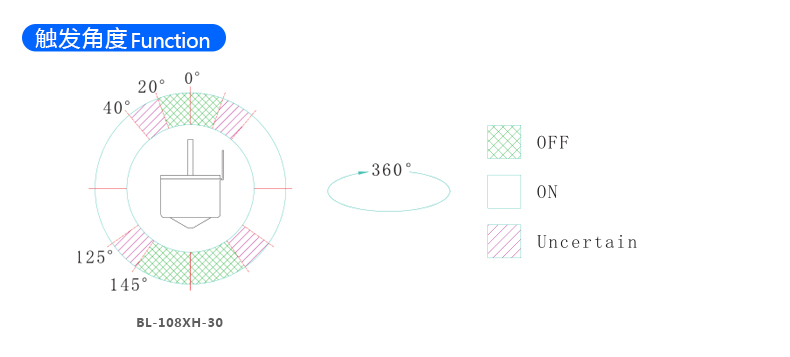

精密倾斜角度滚珠开关 BL-108XH 触发角度示意图

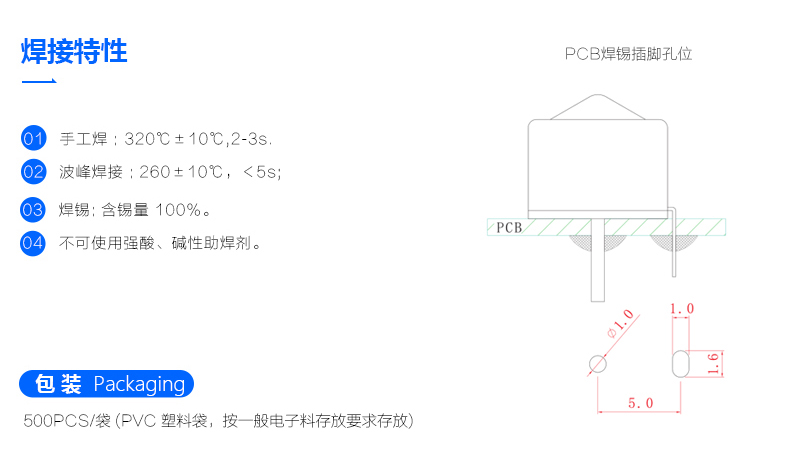

精密倾斜角度滚珠开关 BL-108XH 焊接特性

产品参数

导通方式	非连续导通	端子拉力	500gf for 1 minute
闭路电阻	<30 Ω	盐雾测试	95% RH, 40℃ for 24 hours
绝缘电阻	>10 MΩ	操作寿命	200,000 cycles
耐温	Operating: -40℃ to 85℃	/	/

产品优势

01

304不锈钢
震动滚珠原材

高灵敏触动感应，快速响应

02

360度全方位密封式
锚点封装技术

防水防尘，可用于户外、潮湿及适应极端环境

03

国际标准ROHS
环保开关原材

省去认证烦恼，源头提升产品品质

04

10°-90°
非标定制

可完全匹配您的应用需求
